Informations électronique
pour les
membres des ferrovipathes du Calais
et pour tout internaute bien sûr !
Comment telecharger un programme Arduino(pdf)
Circuit train commandé par infrarouge
Principe d'un circuit tco piloté par Infrarouge (pdf)
Détails connection des circuits (emetteur , recepteurs)
Programme emisssion IR arduino
Programme commande aiguillage coté gauche (par servo moteur)
Programme commande aiguillage coté droit
Programme visualisation aiguillage (LED)
variateur de vitesse commandé par smartphone android
Variateur de vitesse commandé par android
Variateur simplifié V1 (variateur sans mesure d'intensité)
Vidéo explicatif virtuino ( youtube ) clic droit nouvel onglet
programme à telécharger dans un arduino nano
page1 liste du materiel
page 2 cablage
page 3 programme(format .pdf)
page 4 virtuino
page 5 configuration automatique
Résumé configuration de virtuino (bouton pot...)
typon
électricité (c'est quoi?) chez les ferrovipathes
Variateur de vitesse avec réglage
de la vitesse maxi , acceleration et décélération affichage LCD
pogramme pour 16f88
programme pour 16f819
typon
Variateur
simple (modification platine MP1584)
support de servo sous reseau
ce support permet de régler l'amplitude du
déplacement
document
PDF du montage
Valise
Pédagogique
Cette valise à été réalisée pour expliquer
et mettre en oeuvre la commande du circuit par infrarouge
L'objectif est de commander les éléments du circuit par
infrarouge comme une zappette de télé
videoN°1 commande par infrarouge depuis un
T.C.O.
videoN2 commande par infrarouge depuis un PC
Information sur le code infrarouge
le codage sony est inversé sur Arduino
voici quelques explications et quelques
relevés sur analyseur logique
documents associés a la vidéo 1 (format pdf des
documents de la vidéo.. )
page1 page2 page3
page4 page5 page6 page7 page8
Emetteur IR par interrupteur
Détail de l'émetteur infrarouge par
interrupteur
fichier source du programme
émission infrarouge 140722v2(basic picsimulator )
fichier hex pour pic16f688 140722v2.hex
programme commande servo(code 16 et 17)
programme source basic servo12f683v1
fichier hex pour pic 12f683 servo12f683v1.hex
répéteur infrarouge (12f683)
programme source repeteurIR
fichier hex repeteurIR.exe
documents associés a la vidéo 2
(programmes )
sourceprogrammeprocessing
sourceprogrammeuno
commande
aiguillage par servo:
( 2 poussoirs permettent d'actionner un servo moteur
pour
deplacer l' aiguillage et mémoriser sa position par LEd
,un pic 12f683 gère tout ça ) fichier hex:
Détection de
polarité par LED
visualisation par
LED de la
polarité d'un point du circuit
Ce
montage (trés simple)
permet de connaitre la
polarité d'un point du circuit
gestion
des feux tricolores
pour circuit train digital (ou en
analogique pour un seul sens )
Ce circuit detecte
la presence de consommationde courant d'un canton et commande
l'allumage ou l'extinction des feux tricolores adjancents
Merci
à Jean Pierre pour son aide à
constituer ce dossier
Cablages des prises "telephone"du club
Formation
électronique :(janv 2012)
ci joint les documents liés aux travaux pratiques réalisés au club
exoTP1: (relation Tension , Intensité, Resistance ) annexe: (application au contrôle d'un circuit)
exoTP2: (DIODE et LED ) annexe: (application à l'éclairage par LED )
exoTP3: ( TRANSISTOR ,générer une intensité constante )annexe: (application à l'éclairage par LED, fil à memoire.. )
exoTP4: (TRANSISTOR ,commande d'un relais ..)annexe: (Application,FET..)
Site des
ferrovipathes du calaisis

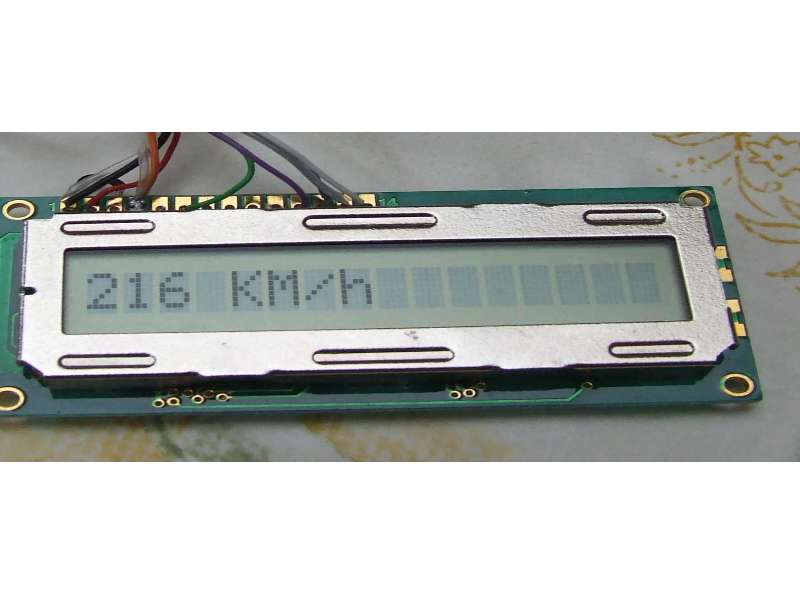

Afficheur de la
vitesse du train miniature
Un écran LCD, 2 capeurs quelques résistances et un pic programmé
composent cet ensemble
L'affichage fonctionne dans les 2 sens
de circulation ( detection automatique du sens )
l'affichage de la vitesse se poursuit 10 secondes après le passage du
dernier wagon devant les cellules
si le train est long cela ne pose aucun problème la detection entre les
wagons est prise en compte.
l'afficheur affiche quelques secondes le seuil de detection (réglable
par un potentiometre )
puis l'intensité lumineuse des cellules (afin de vérifier si le seuil
est bien réglé)
Au passage du train
c'est le temps mis entre les cellules qui est affiché brievement.
avant le vitesse .si le train est trop lent (plus de 6 secondes entre
les 2 cellules espacées de 10cm)
un message d'erreur est généré .
(il sera possible de selectionner 4 échelles 1/87 ou 1/160ou 1/220 ou 1/22,5 voir plus ) sur la prochaine version)
le dossier explicatif est en cours
Détection de présence et de sens de circulation d'un train par LED
Réalisation d'un feu de camp (LED + générateur de fumée )(nécessite un pic 12F675 programmé)(alimentation en 5V 2A)
Programme pour un pic 12F675 ou 12F629
Ce circuit
permet de réaliser un feu de camp .
3 LED (2 orange , rouge ..)clignotent et simulent les flammes .
un générateur d'intensité chauffe un filament qui echauffe une meche
immmegrée dans un liquide fumigène.
ce qui à pour effet de provoquer la fumée.
Réalisation d'un générateur
de 3arcs
(nécessite un pic 12F675 programmé)(alimentation en 5V maxi )
ce circuit montre les possiblités d'un µP .dans cet exemple c'est la
gestion de l'allumage et l'extinction des LED qui est mise en oeuvre
Video de la simulation d'un arc éléctrique de soudeur à l'arc

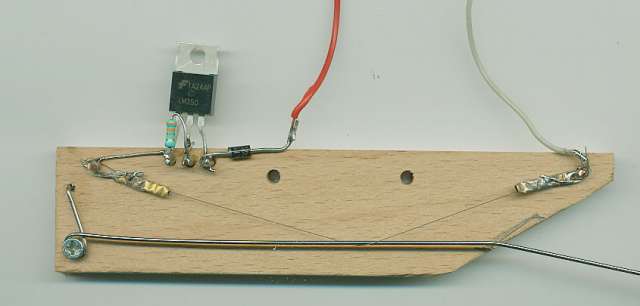

Utilisation du fil à mémoire
Le fil à mémoire à la
propriété de raccourcir de 3% si il est chauuffé à 70°C
(un echauffement ou une traction excessif le detruit irrémédiablement
ci dessous principe du mécanisme d'un moteur d'aiguille
cliquer sur la
photo pour une voir
le dossier technique
